【產品簡介】：一款吸漿/不吸漿聯合的自吸氣機械攪拌式BF型機械攪拌式浮選機組。
【處理能力】：0.06～24m3/min
【應用范圍】：BF型浮選機適用于黑色金屬的選別，還可用于非金屬如瑩石、滑石，更廣泛用于選別金、銀、銅、鐵、鎢、鉛、鋅、錫、鉬、鎳、鉭、鈮、錳礦石等有色金屬，也可以用于黑色金屬和非金屬的粗選和精選。
【產品改進】：BF型浮選機型號分為I型和II型，I型參照SF型浮選機改進設計，為吸入槽；II型參照JJF型浮選機改進設計，為直流槽，通常均簡稱BF型浮選機。
bf浮選機葉輪由閉式雙截錐體組成，可產生強的礦漿下循環；
吸氣量大，功耗低；
每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需要任何輔助設備，水平配置，便于流程的變更；
礦漿循環合理，能減少粗砂沉淀；
設有礦漿面的自控和電控裝置，調節方便。
bf浮選機的工作原理是，葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。同時，蓋板上部的礦漿經蓋板上的循環孔被吸入上葉輪腔內，形成礦漿上循環。下葉片向四周甩出礦漿時，其下部礦漿向中心補充，這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔，與被吸入的礦漿相混合，形成大量細小氣泡，通過蓋板穩流后，均勻地彌散在槽內，形成礦化氣泡。礦化氣泡上浮至泡沫層，由刮板刮出即為泡沫產品。

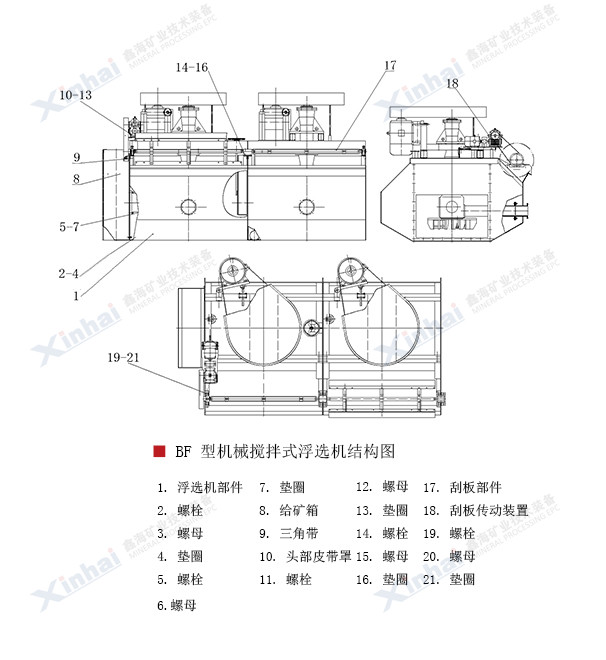

BF型浮選機結構如圖，主要由葉輪、蓋板、主軸、中心筒、槽體等組成。整個葉輪結構安裝在槽體主梁上，由電動機通過三角皮帶驅動。本機結構特點為葉輪由閉式雙截錐體組成，可產生強的礦漿下循環。本機還可以設有礦漿的自控裝置，調節液面。
| 型號 | 有效容積 (m3) | 長×寬×高 (mm) | 葉輪直徑 (mm) | 葉輪圓周速 度(m/s) | 空氣吸入量 (m3/m2-min) | 電動機型號 | 電動機功率 (kW) | 處理能力 (m3/min) | 單槽重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| BF-0.15 | 0.15 | 550×550×600 | 200 | 6 | 0.9~1.05 | Y112M-6 | 2.2 | 0.06~0.16 | 270 |
| BF-0.25 | 0.25 | 650×600×700 | 250 | Y100L-6 | 1.5 | 0.12~0.28 | 370 | ||
| BF-0.37 | 0.37 | 740×740×750 | 286 | 7.2 | Y90L-4 | 0.2~0.4 | 470 | ||
| BF-0.65 | 0.65 | 850×950×900 | 300 | 7.35 | 0.9~1.10 | Y132S-6 | 3 | 0.3~0.7 | 932 |
| BF-1.2 | 1.2 | 1050×1150×1100 | 450 | 7.02 | Y132M2-6 Y132M1-6 |
5.5 4 |
0.6~1.2 | 1370 | |
| BF-2.0 | 2 | 1400×1450×1120 | 500 | 7.5 | Y160M-6 | 7.5 | 1.0~2.0 | 1750 | |
| BF-2.8 | 2.8 | 1650×1650×1150 | 550 | 8.06 | Y180L-8 | 11 | 1.4~3.0 | 2130 | |
| BF-4.0 | 4 | 1900×2000×1200 | 650 | 8 | Y200L-8 | 15 | 2.4 ~4.0 | 2585 | |
| BF-6.0 | 6 | 2200×2350×1300 | 700 | 7.5 | Y225S-8 | 18.5 | 3.0~6.0 | 3300 | |
| BF-8.0 | 8 | 2250×2850×1400 | 760 | Y225M-8 | 22 | 4.0~8.0 | 4130 | ||
| BF-10 | 10 | 2250×2850×1700 | 7.52 | 5.0 ~10 | 4500 | ||||
| BF-16 | 16 | 2850×3800×1700 | 850 | 8.7 | Y280S-8 Y280M-8 |
37 | 8.0 ~16 | 8320 | |
| BF-20 | 20 | 2850×3800×2000 | Y280S-8 | 45 | 10.0 ~20 | 8670 | |||
| BF-24 | 24 | 3150×4150×2000 | 920 | Y315S-8 | 55 | 12.0 ~24 | 8970 |
2008年，蘇丹的一鐵礦浮選廠從鑫海購置了該型號浮選機。BF浮選機的各項指標優于5A浮選機，單容節電23.96%，在該廠所選的鐵粗精礦品位低于20%的情況下，通過BF浮選機再選，鐵金屬回收率提高6.58%，能耗降低15%～30%，避免了一系列不必要的資源浪費，為該廠節約了成本。
